安装前准备工具与安全缺一不可

在动手安装工业用重型滑轨前，准备工作至关重要。

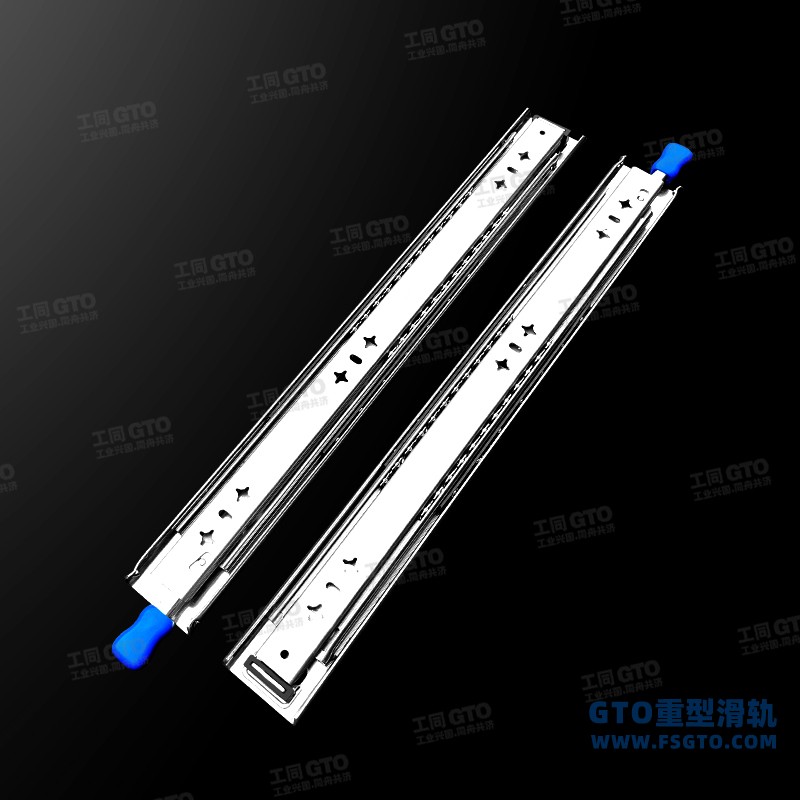

以工同GTO三节重型钢珠滑轨为例，这类滑轨承重高、结构精密，安装不当会导致异响、磨损甚至设备损坏。

必备工具清单：

• 螺丝刀/电动螺丝刀（匹配M6螺丝）

• 扭力扳手（确保螺栓扭矩准确）

• 水平尺/激光水平仪（精度0.02mm/m以上）

• 卷尺、铅笔（精准定位）

• 无尘布、无水酒精（清洁安装面）

• 安全防护装备（手套、护目镜）

安全第一重型设备至少需要两人配合安装，防止设备坠落造成伤害。

务必先阅读工同GTO滑轨附带的安装说明书，了解特殊要求。

认识三节重型钢珠滑轨结构

工同GTO重型滑轨通常由三部分组成：

1. 外侧轨：固定在机柜立柱上

2. 中间轨：连接内外轨的主体滑动部分

3. 内侧轨：固定在设备两侧

大多数滑轨出厂时，中间轨和内侧轨是连接在一起的，安装前需要先将它们分离。

标准安装五步法（以工同GTO为例）

第一步：将外侧轨安装到机柜上（最关键）

这是决定滑轨水平对齐的核心步骤：

1. 规划安装位置：确定设备在机柜中的安装高度（U位），用尺子测量确保左右两侧高度完全一致。

2. 安装前部固定座：将外侧轨前端通过螺丝固定在机柜前方立柱的预定U位上，暂时不要完全拧紧，方便后续微调。

3. 安装后部固定座/支撑杆：将滑轨完全展开，把后端也固定到机柜后立柱上。工同GTO重型滑轨通常配有一根可调节支撑杆，根据机柜深度（如1000mm、1100mm）调整长度并固定。

4. 检查水平并最终固定：使用水平尺检查两侧滑轨是否完全水平，确认无误后，将所有固定螺丝完全拧紧至规定扭矩。

第二步：将内侧轨安装到设备上

1. 拆卸设备侧板：如果设备侧板挡住了安装孔，需要先卸下。

2. 对准孔位：将内侧轨贴紧设备侧面，对准设备上的安装螺孔。

3. 固定螺丝：使用设备附带的螺丝或滑轨配套螺丝，将内侧轨牢固安装在设备两侧，确保所有螺丝都已拧紧。

第三步：设备挂载到机柜上（需两人配合）

1. 确认滑轨状态：确保机柜上的外侧轨处于完全拉出并锁定的状态。

2. 抬起设备：两人从两侧平稳抬起设备，将其高度与机柜滑轨对齐。

3. 挂载设备：将设备两侧内侧轨后端的挂钩或卡槽，精准对准外侧轨前端的相应接口。

4. 推入设备：当感觉到内侧轨已卡入到位后，向机柜内平稳推动设备，会听到“咔哒”一声表示锁定机构啮合。

5. 完成安装：一直将设备推到底，通常会有第二声“咔哒”表示设备完全就位。

第四步：螺丝紧固技巧——“对角分次”防变形

滑轨固定孔通常有4-6个，按“对角顺序”分2次拧紧：

• 第一次拧至7分紧

• 第二次完全拧紧

安装重载滑轨（如76型）时，需在轨道两端额外加装“加强螺丝”（间距≤150mm），增强抗冲击能力。

第五步：安装后测试与调试

全行程推拉测试：手动推拉滑轨10次，检查三个关键点：

1. 全拉开时轨道无下垂（下垂量≤1mm为合格）

2. 推拉过程无“卡点”，阻力均匀（用弹簧秤测，阻力差≤2N）

3. 闭合时能自动归位（偏差≤1mm），无“弹开”或“关不严”

承重测试：按滑轨额定承重的80%加载重物（如76型滑轨加载160kg），静置24小时后检查轨道是否变形，再推拉5次，若仍顺畅无卡顿说明安装合格。

10个关键细节决定承重与寿命

1. 内外轨对齐留余量：安装三节轨时，内外轨需保持同一直线，但外轨与柜体之间可留0.5-1mm间隙，允许温度变化时的热胀冷缩。

2. 避开承重薄弱区：不要将滑轨固定在载体边缘（距离边缘≥20mm），也不要装在拼接处（如柜体板材接缝）。

3. 空心载体加加强螺母：若安装在铝合金型材等空心载体上，需在螺丝孔处加装厚度≥3mm的加强螺母，分散压力防止螺丝拉脱。

4. 特殊场景加缓冲件：在户外、车载等颠簸场景，需在滑轨与安装面之间加装1-2mm厚橡胶垫（硬度50 Shore A），减少震动传导。

5. 低温环境用耐低温螺丝：冷藏柜等低温环境安装时，要用耐低温螺丝（-40℃不脆裂），避免普通螺丝低温断裂。

6. 螺丝长度要足够：螺丝至少要吃进板材或钢架70%深度，太短的螺丝无法提供足够固定力。

7. 同一批次误差小：工业用重型滑轨一定要选同一批次，确保尺寸误差最小化。

8. 阻尼款安装前试功能：如果遇到阻尼款或带锁款，安装前先试功能，避免装反影响使用效果。

9. 户外设备选防锈材质：户外设备尽量选择镀锌或不锈钢材质的滑道，更耐腐蚀。

10. 预留伸缩空间：前端要留出完全拉出的空间，后端不能顶死，避免滑道撞击变形。

常见问题与解决方案

问题1：设备无法推到底

• 原因：机柜前后方孔条距离不标准，或支撑杆长度调整不当

• 解决：检查并重新调整支撑杆长度；检查设备深度是否与滑轨匹配

问题2：拉出设备时感觉卡涩

• 原因：滑轨未水平对齐；轴承内有异物

• 解决：重新调整机柜两侧滑轨的水平度；清洁滑轨

问题3：轨道运行有异响

• 原因：安装面不平整导致滚珠偏载

• 解决：重新检测安装面平面度，用水平仪分段检测至合格

为什么选择工同GTO三节重型钢珠滑轨？

工同GTO重型滑轨的“稳”，藏在每一个毫米级的细节里：

• 钢材厚度升级：比普通滑轨高一个等级，抗变形能力强

• 珠架结构优化：钢珠在精密冲压成形的保持器中均匀排列，消除摩擦

• 滑道宽度加大：提供更稳定的支撑面，适合工业设备、机柜拉盘、重型抽屉等场景

• 承重能力卓越：76型滑轨可轻松承载200kg以上重量

前期做好适配检查，中期把控精度，后期做好测试，才能让滑轨不仅“装得上”，更能“用得久、扛得住”，真正发挥工同GTO重型滑轨的承重优势。

最后提醒：如果您对安装过程有任何不确定，或者设备异常沉重，请务必寻求专业人员的帮助。安全永远是第一位的！
